Hydraulische schaarheftafels

Kenmerken:

– Hefhoogte circa 62 % van de platformlengte
– Nominale draagkracht tot 20 Ton
– Alle maatwerk mogelijk
– Robuuste constructie

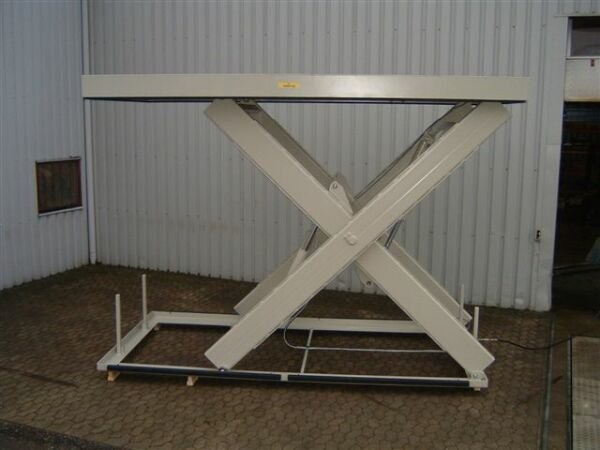

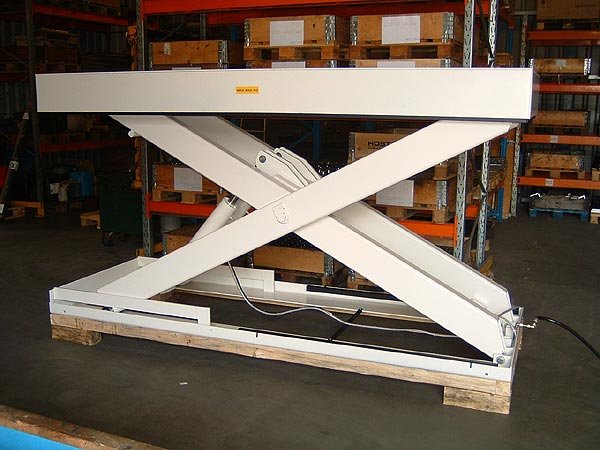

Heftafels met enkelvoudige schaar,
meer dan 50 standaard types!

• De zijkanten van de heftafel zijn probleemloos overrijdbaar bij inbouw van de heftafel in een put.

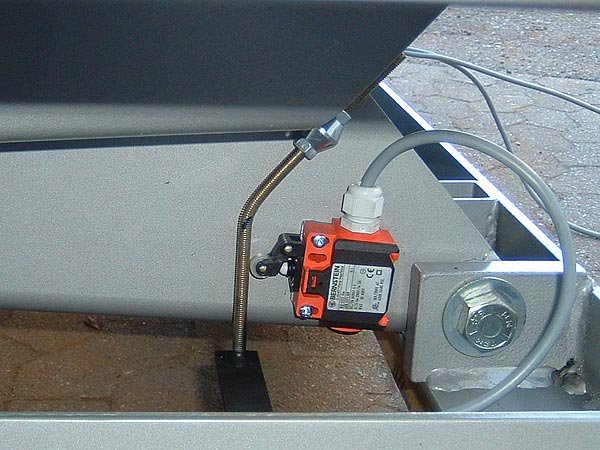

• Aan de onderzijde van het platform is rondom een veiligheidsrichel aangebracht als klembeveiliging. Bij eventueel aandrukken van de veiligheidsrichel zal de heftafel haar daalbeweging onderbreken en, vooraleer verder te kunnen dalen, dient men eerst een hefimpuls te geven.
• De scharen van de heftafels met platformlengten tot 3m zijn normaliter vervaardigd uit massief gewalst profielstaal. Scharen van grotere tafels worden, ter verbetering van de stabiliteit, gemaakt uit dikwandige buis.
  Stevige torsiebuizen tussen de scharen verzekeren probleemloze synchronisatie en stabiliteit bij onevenwichtige belastingen.

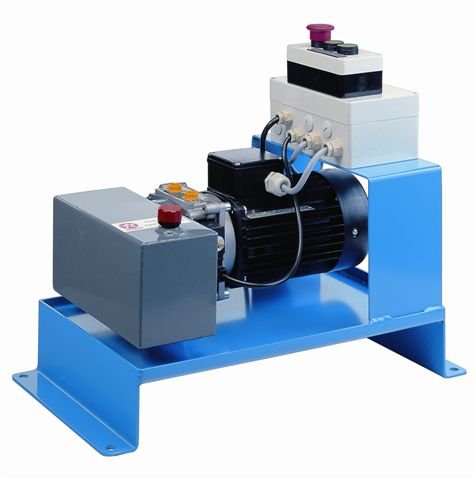

• Het compacte aggregaat met een slechts 1400 tpm draaiende elektromotor, heeft een lange levensduur en een laag geluidsniveau van minder dan 70 dB(A).
  De ingebouwde hoge-drukfilter voorkomt vervuiling van het daalventiel.
  De daalsnelheid is door een smoorventiel traploos afstelbaar.
  Standaard aansluitspanning: 220/380V – III – 50 of 60Hz. Bescherming IP54.
  Het aansluiten van de heftafel aan het net dient te gebeuren met tussenschakeling van een veiligheidsschakelaar in de buurt van de heftafel. Omdat de heftafels voorzien worden van een bedieningspeer met een 3m lange kabel, type dodemanssturing met noodstop, zijn ze onmiddellijk inzetbaar.
  Standaard stuurspanning: 24V=.

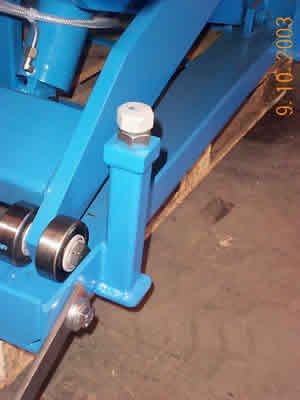

• Mechanische vergrendeling voor eventueel onderhoudswerk onder het platform.
• De stalen rubber afgedichte ‘INA’ looprollen en assen zijn makkelijk uitwisselbaar.

Kenmerken:

– Voor palletten 1200 x 800 of 1000 mm
– Inbouwput overbodig
– Voor beperkte heffrekwenties
– Rechthoekig of U-vormig platform

Heftafels met compacte bouwhoogte

Heftafel SEL5-80, draagkracht 500 kg, met uitgebouwd aggregaat.
Dankzij de bijgeleverde oprit kan de pallettruck de Europallet rechtstreeks op de heftafel plaatsen.

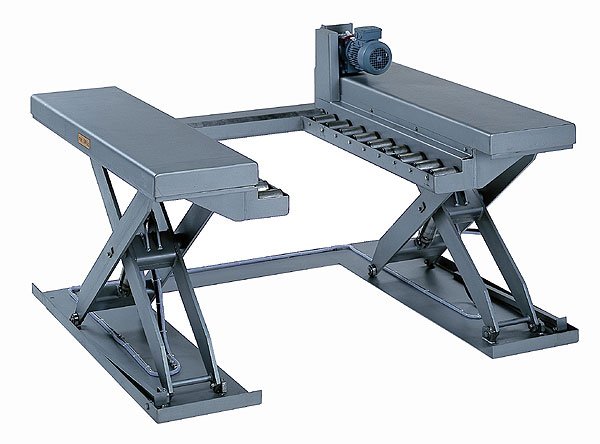

Dit type is eveneens leverbaar met een U-vormig platform, waardoor de pallettruck gelijkvloers blijft rijden en de oprit overbodig is (types SUEL..).

Wij bouwen ook heftafels met beperkte bouwhoogten voor intensief gebruik en met grotere afmetingen: 1-tons modellen hebben bouwhoogten tot 135 mm, 2-tons tot 150 mm.

Heftafel voor zware belasting met 22,5 ton draagkracht, voor het heffen van lange goederen in een intensieve productie installatie.

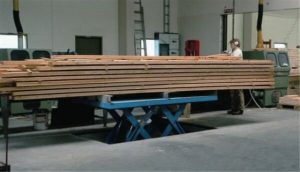

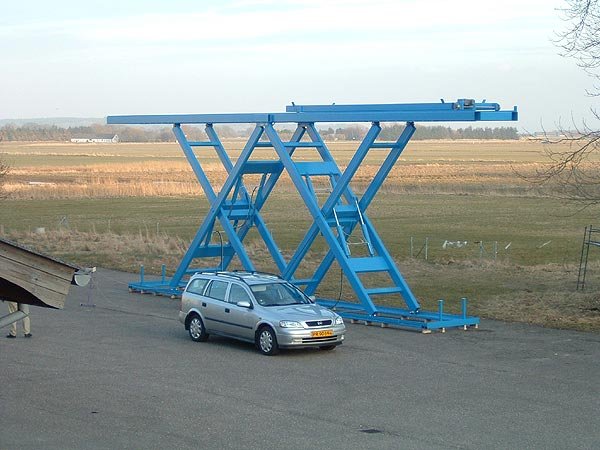

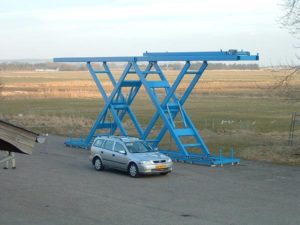

Heftafels met dubbel horizontaal scharenstel, meer dan 20 standaard types!

Kenmerken:
– Hefhoogte circa 32% van de platformlengte

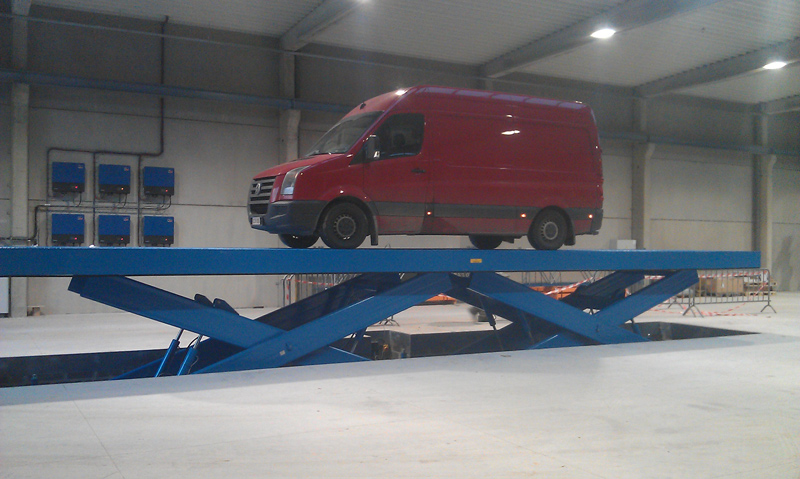

– Nominale draagkracht tot 30 ton
– Mechanisch gesynchroniseerd
– Geschikt voor lange producten

Deze tafel van het type EVL30-370 stapelt de goederen in een productiehal.
De heftafel met dubbele scharen, type EVL10-188G en 1 ton draagkracht, in een verwerkingsbedrijf voor voedingswaren, maakt het mogelijk een groot aantal pallets te behandelen zonder rugklachten.

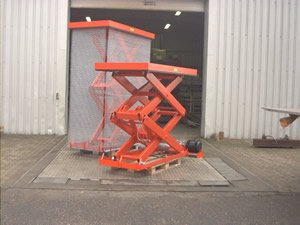

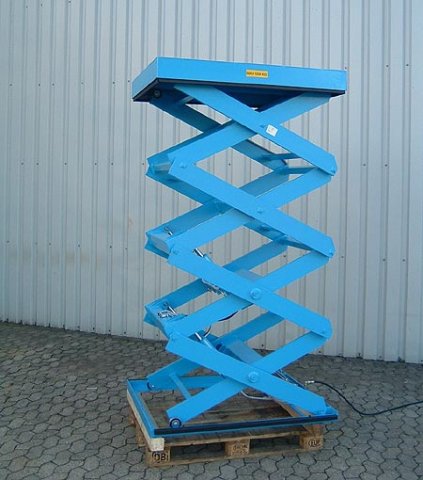

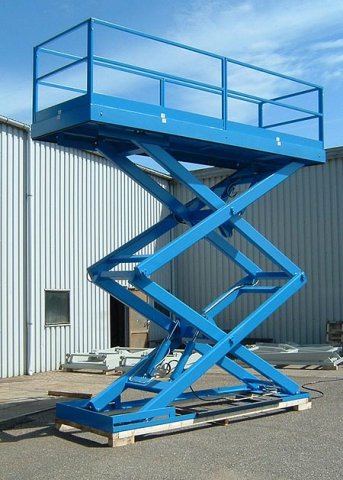

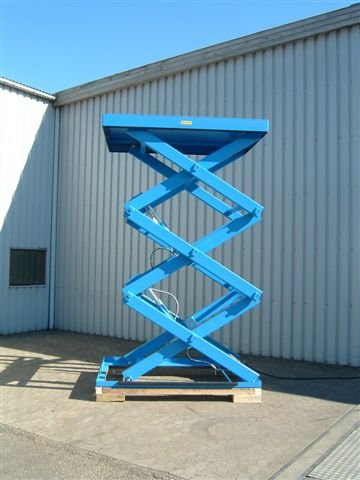

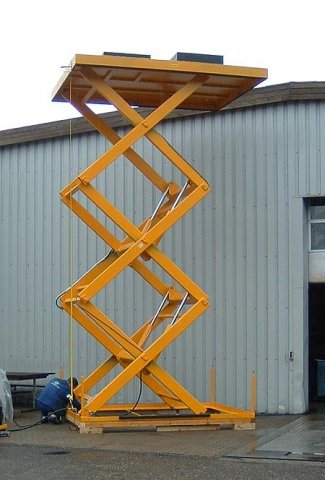

Heftafels met dubbel vertikaal scharenstel … meer dan 20 standaard types!

Kenmerken:
– Hefhoogte circa 120% van de platformlengte
– Nominale draagkracht tot 6 Ton
– Inzetbaar bij overbrugging van grote hoogten
– Robuuste constructie

Heftafel type EL12-125SS, 1200 kg draagkracht, met speciaal gelakte standaard hefcilinders Fe510 en zuigerstangen in roestvrij staal AISI 304. Merk ook op de voetbediening in een lichtmetalen behuizing met overdekte pedalen.

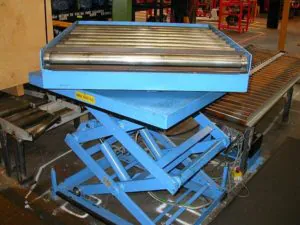

Speciale heftafel met draagkracht 1200 kg en een ketting aangedreven rollenbaan.
Een pallettruck voert in een slachthuis een met vlees beladen kunststofpallet af, die door een rollenbaan wordt aangevoerd.

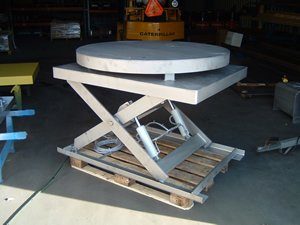

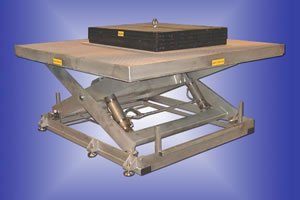

Volledig gebouwd uit roestvrij staal.
Ook leverbaar gelakt of warm verzinkt.

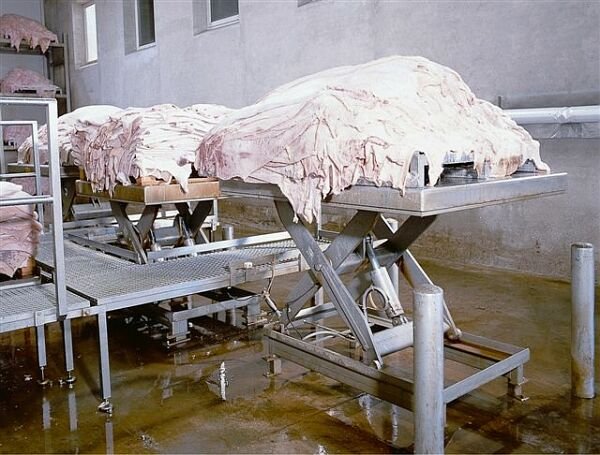

Voor het verwerken van gepekelde huiden zijn in dit slachthuis een reeks heftafels, type EL12-95SS met 1200 kg draagkracht, ingezet. De zware handenarbeid vergt steeds een correcte werkhoogte om rugklachten te vermijden en het werkritme aan te kunnen.
Heftafel type EL12-125SS, 1200 kg draagkracht, met speciaal gelakte standaard hefcilinders Fe510 en zuigerstangen in roestvrij staal AISI 304.
Omwille van de corrosieve werkomstandigheden, veroorzaakt door het vele water en zout, kan hier enkel roestvrij staal AISI316 ingezet worden.

Toebehoren in vele varianten voor diverse toepassingen!

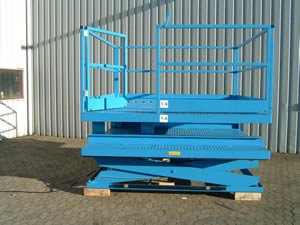

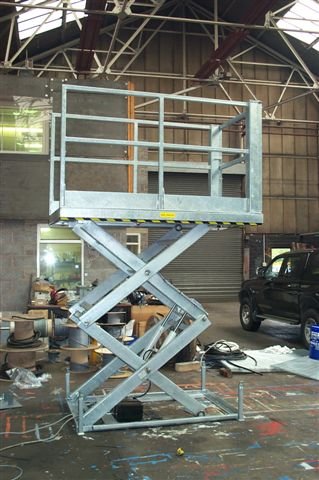

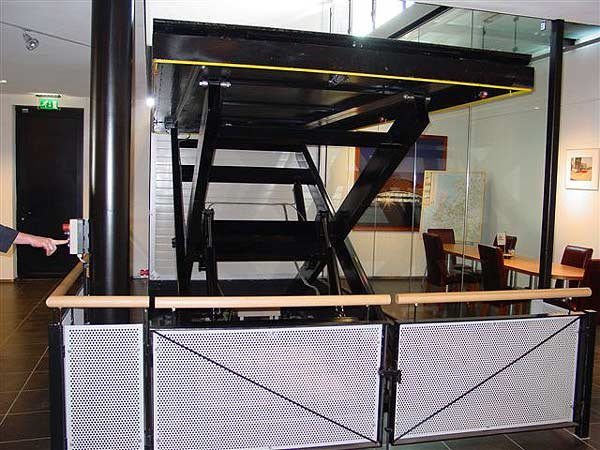

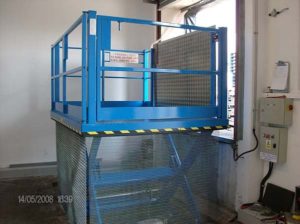

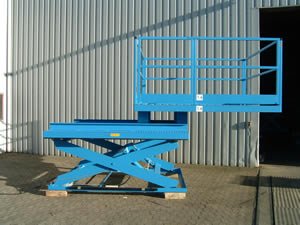

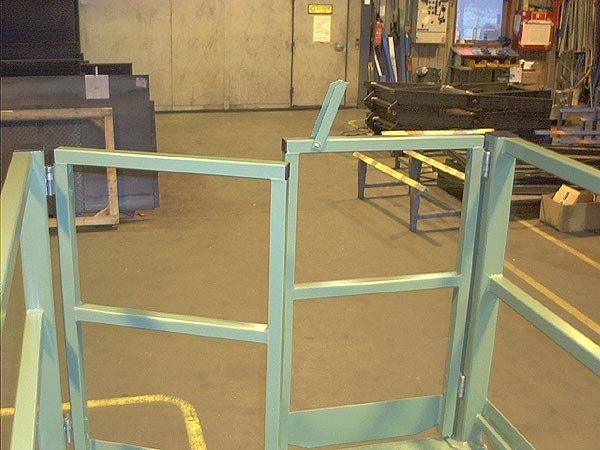

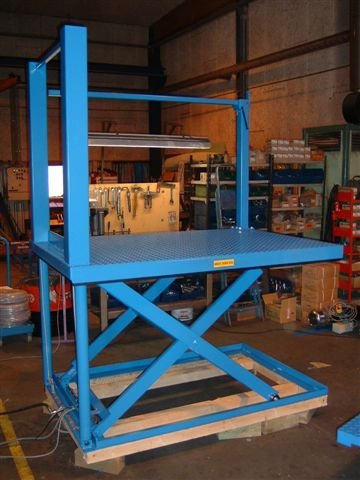

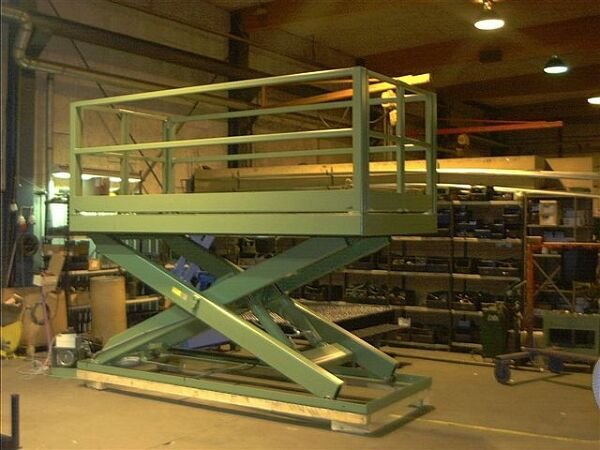

Veiligheidsleuning, wegneembaar of met bouten bevestigd. Naar binnen draaiende deur met vergrendeling of elektrische schakelaar.

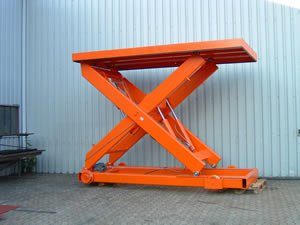

Rijstel met spoorkranswielen, met de hand of motorisch verrijdbaar.

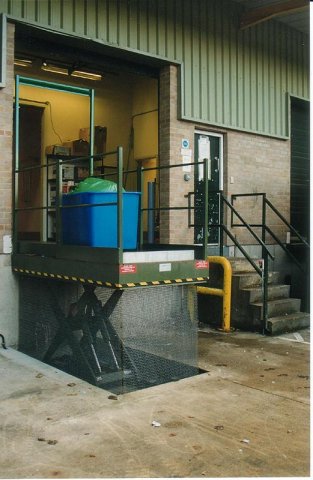

Warm verzinkte of roestvrij stalen vlechtwerk als zijdelingse bescherming onder 1 of meerdere zijden van het platform.

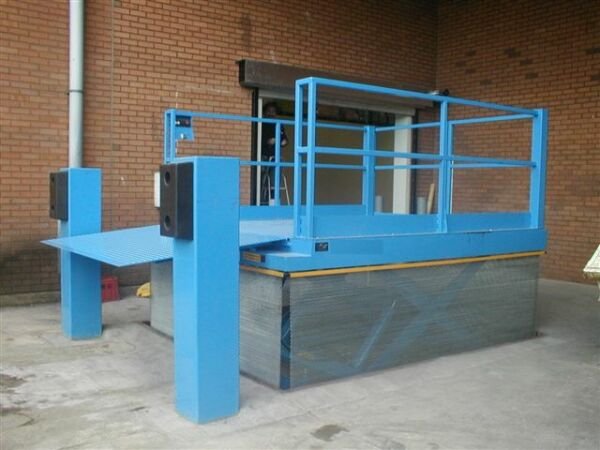

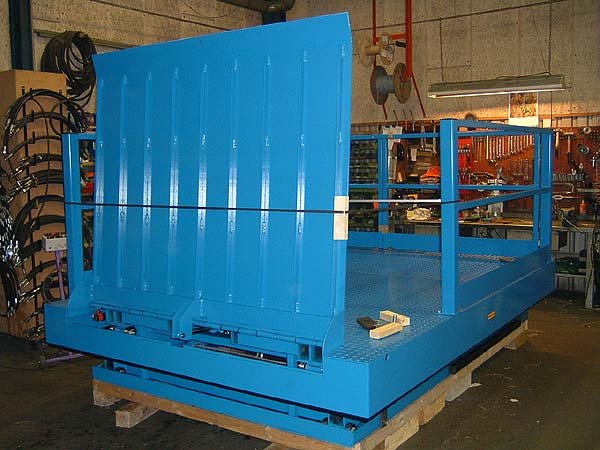

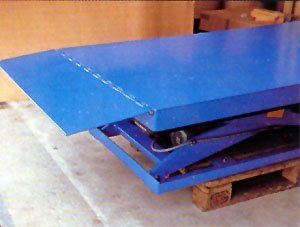

Laadkleppen ter overbrugging van niveauverschillen bij laden en lossen, handbediend, met gasveer of hydraulisch.

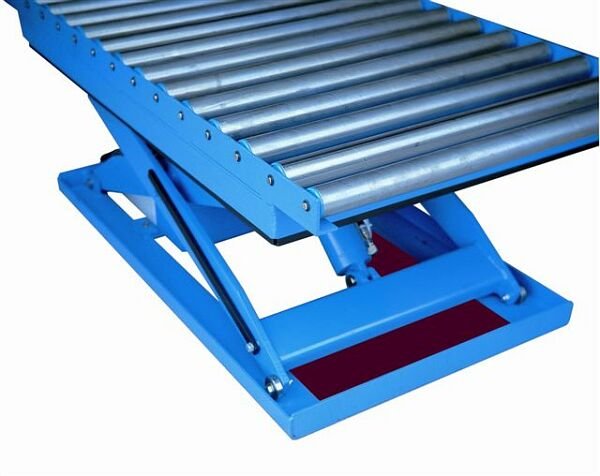

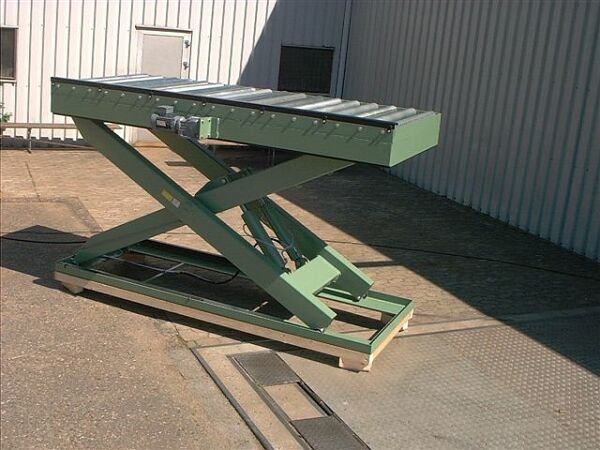

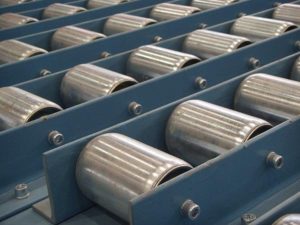

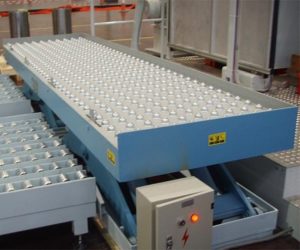

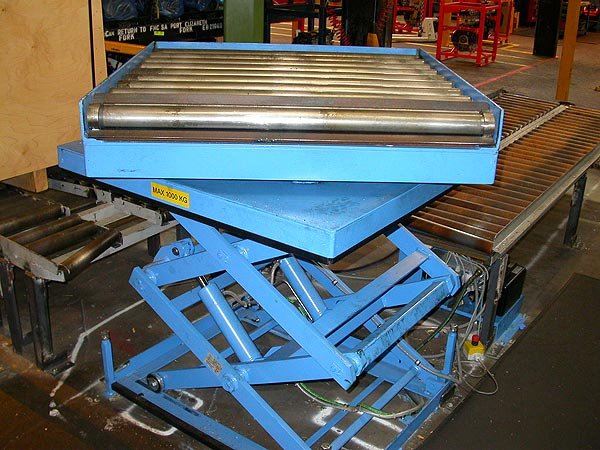

Al dan niet aangedreven rollenbaan op het platform.

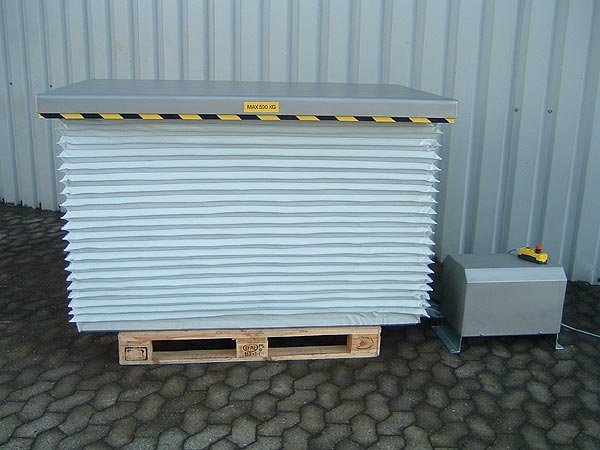

Beschermingsbalg, PVC versterkt met glasvezels.
Afscherming met staalplaten indien nodig.

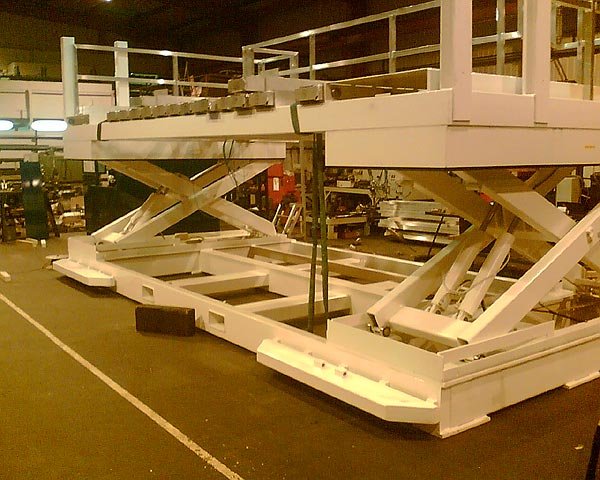

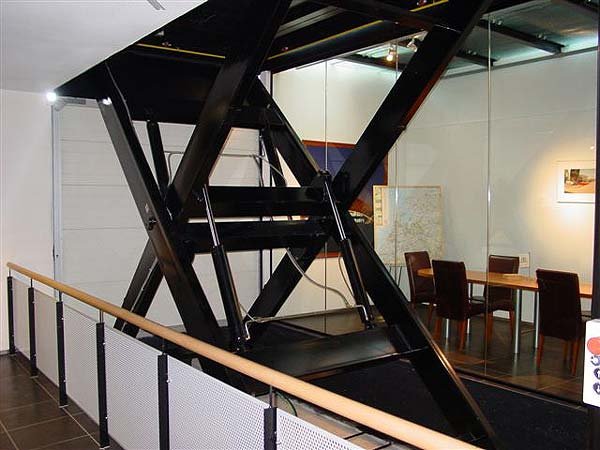

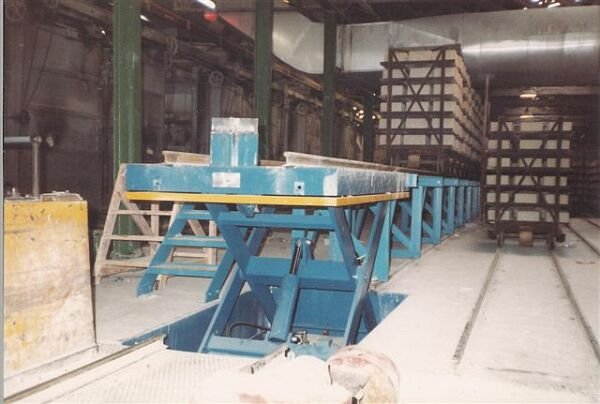

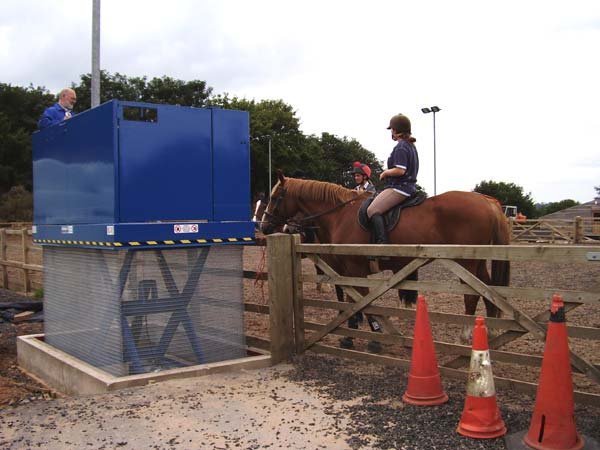

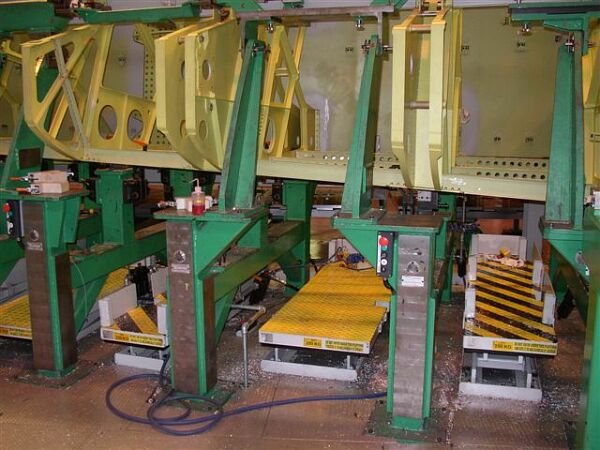

Enkele voorbeelden van speciale uitvoeringen:
